加油機是為機動車輛添加燃油的一種液體體積測量系統，它可以具有IC卡加油、油氣回收等功能。用于國內油品貿易結算的加油機應具有稅控功能和防欺騙功能。現行方案是使用光電編碼器和監控微處理器相互配合，每次加油時，微處理器對比編碼器密文發送的油量數據和計量方發送的油量數據，看是否超出允許的精度范圍。如超出誤差范圍，記錄相關信息并顯示，同時微處理器會禁止加油機加油。但是基于加油機系統的安全性要求，需要設計一個防爆、防作弊、全密封的編碼器裝置，并且可以工作在惡劣的油氣環境中，這就使得光電編碼器的應用存在一定的局限性。

Avago AEAT-6600-T16磁性編碼器的分辨率高達16位，可在360度整周范圍內進行精確的角度測量。將磁技術運用于運動控制和遙感活動中可實現免受機械磨損的非接觸式操作。該編碼器是一個系統級芯片，在單個器件中整合了集成式霍爾元件、模擬前端及數字信號處理功能。憑借這種高集成度，編碼器具有可定制編碼器設置的內置可編程能力，為客戶大大節省編碼器庫存。AEAT-6600-T16可以工作在惡劣的油氣環境中，并滿足加油機設計防爆、防作弊、全密封的設計要求。本文就AEAT-6600-T16做簡單介紹。

一、AEAT-6600-T16磁性編碼器

1.特性介紹

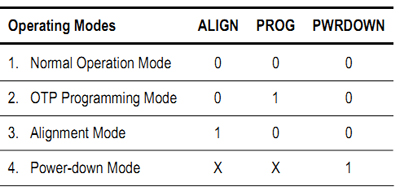

AEAT-6600-T16配備了絕對編碼器功能和增量式編碼器功能。絕對式編碼器功能可選擇從10、12、14、16bit的4種分辨率，包括右轉/左轉等條件在內，用戶可以利用OTP（one time programmable）功能進行設定。增量式編碼器功能可以利用OTP功能設定8種分辨率和4種原點信號寬度。可通過設置ALIGN、PROG、PWRDOWN三個管腳的不同組合設置四種工作模式，如下圖所示。

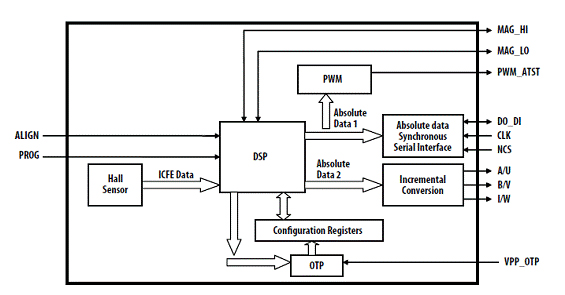

AEAT-6600-T16集成了式霍爾元件、模擬前端及數字信號處理功能，有絕對式編碼器及增量式編碼器兩個模塊，結構框圖如下。

2. 輸出信號

經編程設置不同的工作模式后，AEAT-6600-T16可輸出以下四種脈沖信號：

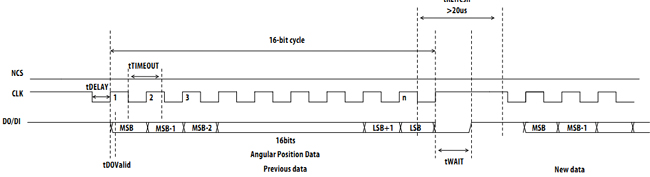

2.1.SSI信號輸出

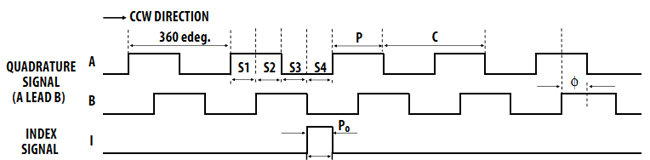

2.2 ABI信號輸出

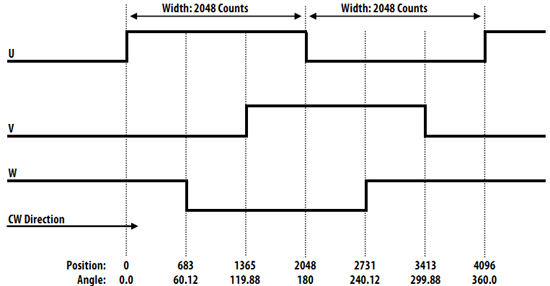

2.3. UVW信號輸出

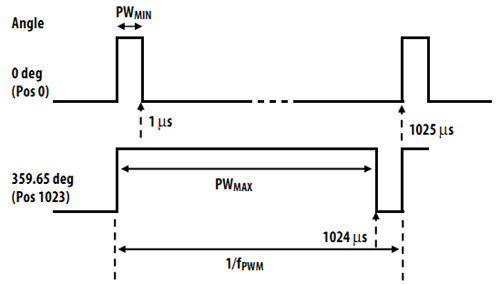

2.4. PWM信號輸出

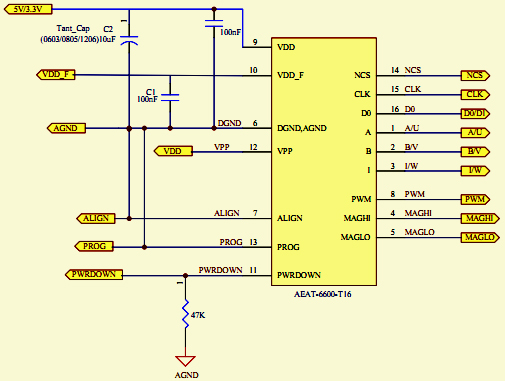

3. AEAT-6600-T16應用外圍原理圖
