Melexis MLX90621 低噪聲高速遠紅外陣列

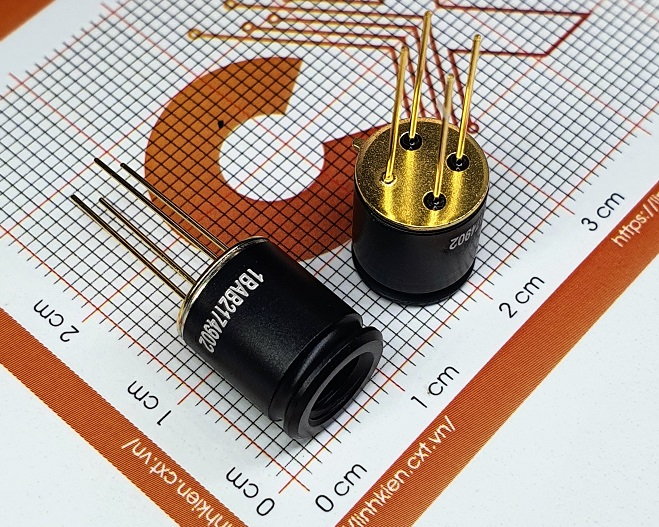

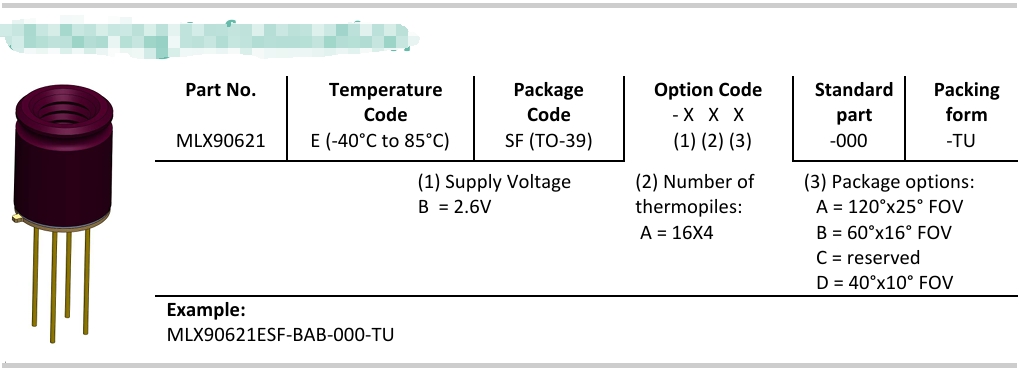

Melexis MLX90621ESF-BAB-000-TU 低噪聲高速遠紅外（FIR）陣列是一款完全校準的 16x4 像素紅外陣列，采用行業標準的 4 引腳 TO-39 封裝。該MLX90621ESF-BAB-000-TU 將帶信號調理功能的紅外陣列和 256x8 EEPROM 組合到單個芯片中。該MLX90621包含 64 個紅外像素，集成了專用的低噪聲斬波穩定放大器和快速 ADC。集成了 PTAT（與絕對溫度成比例）傳感器，用于測量芯片的環境溫度。IR 和 PTAT 傳感器的輸出都存儲在內部 RAM 中，可通過 I 訪問2C.

根據應用的不同，外部微控制器可以讀取不同的RAM數據，并根據存儲在EEPROM存儲器中的校準數據，補償傳感器之間的差異以建立熱圖像，或計算成像場景中每個點的溫度。

這些常量可由用戶微控制器通過 I 訪問2C總線，并且必須用于熱數據的外部后處理。此后處理包括：

Ta 計算
像素偏移消除
像素間靈敏度差異補償
物體發射率補償
物體溫度計算

結果是，在1Hz刷新率下，NETD優于0.1K RMS的圖像。

MLX90621ESF-BAB-000-TU 的刷新率可通過寄存器設置或直接通過 I 進行編程2C 命令。刷新率的變化對積分時間和噪聲帶寬有直接影響（刷新率越高意味著噪聲水平越高）。幀速率可在 0.5Hz 至 512Hz 范圍內進行編程，并且可以更改以在速度和精度之間實現所需的權衡。

該MLX90621ESF-BAB-000-TU 需要 2.6V 至 3.2V 單輸入電壓，盡管該器件經過校準，在 2.6V V 電壓下表現最佳DD型.

邁來芯MLX90621在以下溫度范圍內進行了工廠校準：
