TB67H450AFNG(O,EL)

TB67H450AFNG(O,EL)

作者：網站管理員    發布時間：2024-04-19    瀏覽次數：

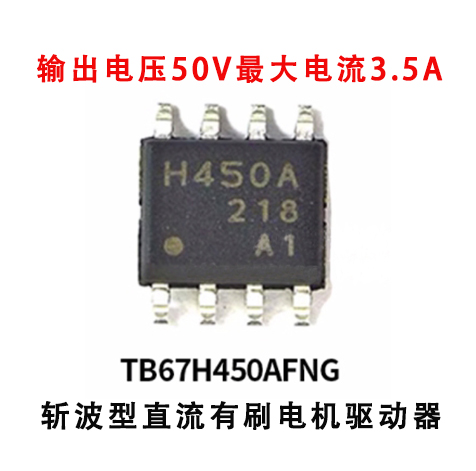

Toshiba TB67H45 Brushed Motor 驅動器

        東芝TB67H450AFNG有刷電機驅動器是脈寬調制（PWM）斬波式直流有刷電機驅動器。這些器件支持PWM恒流驅動和直接PWM驅動。TB67H45電機驅動器采用BiCD工藝制造，該工藝在單個芯片上集成了雙極性、CMOS和雙擴散MOS （DMOS）器件。TB67H450FNG電機驅動器具有一個內置輸出MOSFET，具有低導通電阻和V抄送用于內部電路操作的調節器。這些器件還包括錯誤檢測功能，如熱關斷 （TSD）、過流檢測 （ISD） 和欠壓鎖定 （UVLO）。兩款器件的額定輸出電壓為 50V，最大電流為 3.5A。

     東芝TB67H450AFNG和TB67H451AFNG有刷電機驅動器采用P-HSOP-8封裝，工作溫度范圍為-40°C至+85°C。

特征

  • 采用BiCD工藝的單片IC
  • 支持PWM恒流驅動和直接PWM驅動
  • 支持四種操作模式：前進、后退、制動和停止（OFF）
  • 內置輸出MOSFET，具有低導通電阻（高邊+低邊=0.6Ω（典型值））
  • 實現高壓大電流驅動
  • 內置錯誤檢測功能
    • 熱關斷 （TSD）
    • 過流檢測 （ISD）
    • 欠壓鎖定（UVLO）
  • 內置 V抄送用于內部電路操作的穩壓器

應用

  • 消費類電子產品
  • 工業設備
  • 工廠自動化系統
  • 多功能打印機
  • 辦公設備
  • 自動售貨機
  • 家電
  • 通用直流電機

規格

  • 50V電機電源電壓（VM）
  • 50V電機輸出電壓（V外)
  • 3.5A電機輸出電流（I外)
  • 400kHz控制邏輯頻率輸入范圍（fLOGIC）
  • 2.85W功耗（PD)
  • 邏輯輸入引腳電壓
    • 6.0V VIN（H）
    • -0.4V VIN（L）
  • 工作溫度范圍：-40°C至+85°C （TOPR的)
  • P-HSOP-8-0405-1.27-002 封裝

方框圖

框圖 - Toshiba TB67H45 Brushed Motor Drivers

引腳名稱

機械圖紙 - Toshiba TB67H45 Brushed Motor Drivers

包裝概要

機械圖紙 - Toshiba TB67H45 Brushed Motor Drivers
