作者：網站管理員 發布時間：2024-04-20 瀏覽次數：

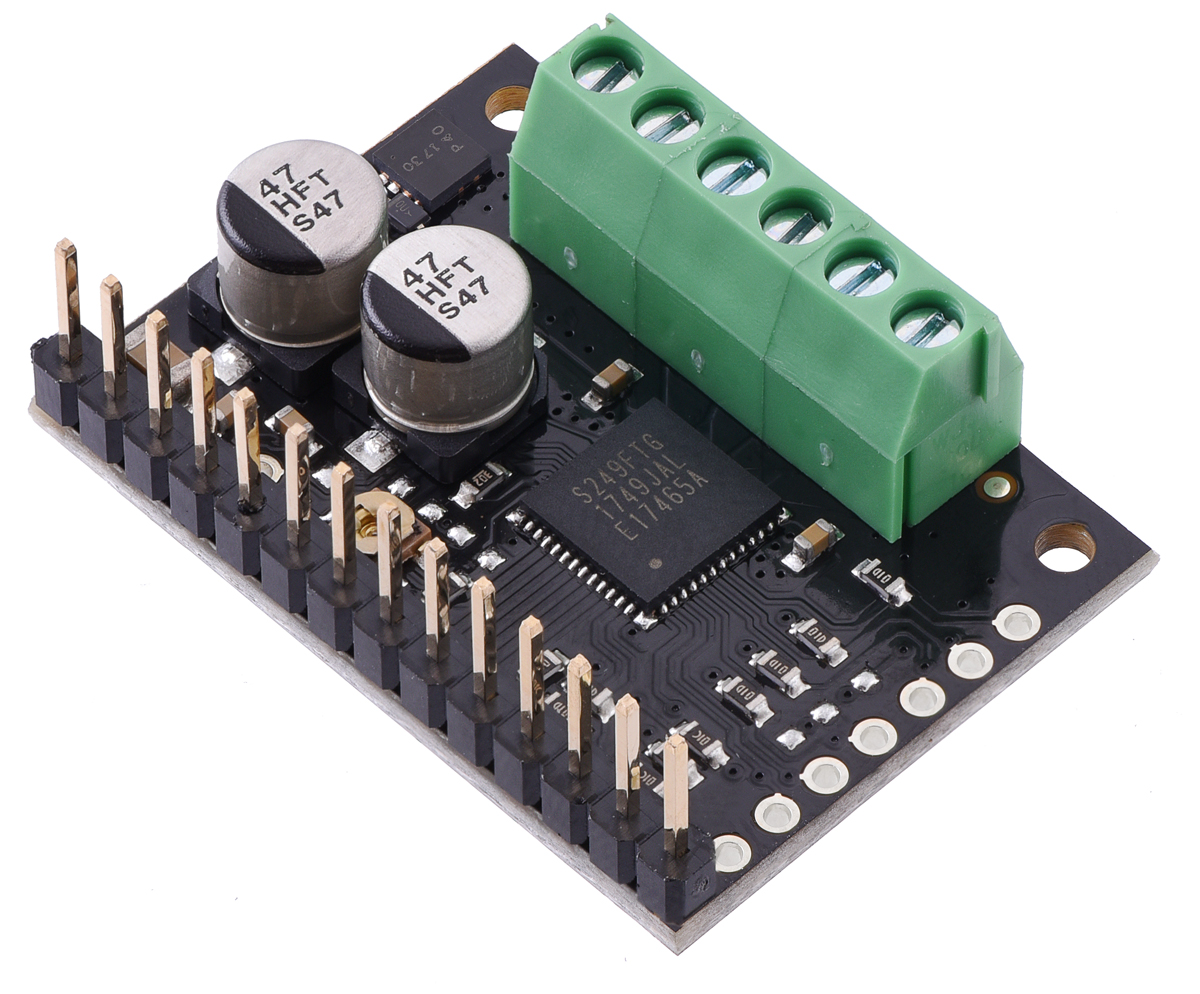

TB67S249FTG有源增益控制 時鐘控制 雙極性步進電機驅動器 TB67S249FTG是一款時鐘控制的雙極性步進電機驅動器，具有內置的有源增益控制架構。該TB67S249FTG還具有內部電流反饋控制 （ACDS），使驅動器能夠在不使用檢測電阻器的情況下控制電機電流。使用 BiCD 工藝，TB67S249FTG的額定電壓為 50 V，4.5 A。
TB67S249FTG特性 ? 內置防失速架構（AGC：有源增益控制） P-VQFN48-0707-0.50-004 重量 0.14 克（典型值） ? 內置檢測無電阻電流控制架構（ACDS：高級電流檢測系統） ? 低導通 MOSFET（高邊 + 低邊 = 0.33 Ω （典型值）） ? 內置微步進控制。（全、半 （a）、半 （b）、四分之一、1/8、1/16、1/32 步長分辨率） ? 多重錯誤檢測功能（熱關斷 （TSD）、過流保護 （ISD）、上電復位 （POR）、電機負載開路 （OPD）） ? 錯誤檢測狀態輸出（錯誤輸出） ? 內部 VCC （5 V） 穩壓器使驅動器能夠使用單電源 （VM） 運行。? 使用外部元件可調節恒流PWM頻率 ? 背面帶導熱焊盤的小型封裝 （QFN48：7.0 mm x 7.0 mm） 請注意： 使用TB67S249FTG時請考慮熱情況。
