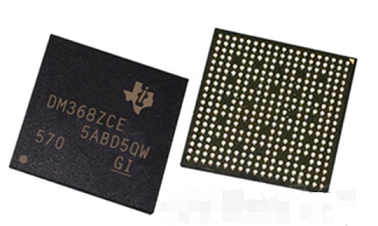

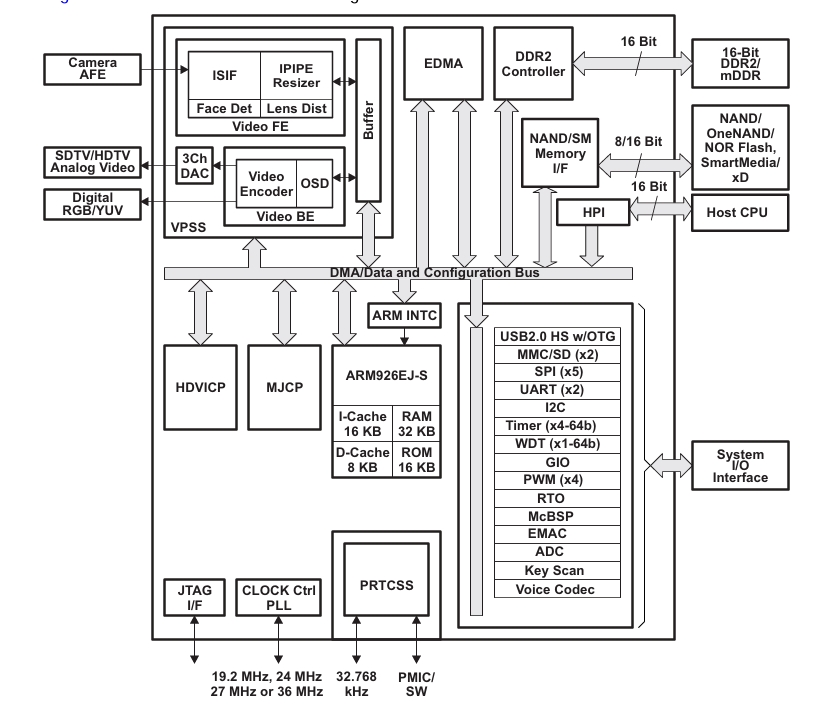

TMS320DM368ZCED– 高性能數字媒體片上系統 （DMSoC） – 432MHz ARM926EJ-S 時鐘速率– 雙視頻圖像協處理器（HDVICP、MJCP）引擎– 支持一系列編碼、解碼和視頻質量操作– 視頻處理子系統 ? HWFaceDetect 引擎 ? 將引擎大小從 1/16 倍調整為 8 倍 ? 16 位并行 AFE（模擬前端）接口，頻率高達 120 MHz ? 4：2：2（8/16 位）接口 ? 8/16 位 YCC 和高達 24 位 RGB888 數字輸出 ? 3DAC用于HDAnalog視頻輸出 ? 硬件屏幕顯示（OSD）– 能夠進行 1080p 30fps H.264 視頻處理– 外設包括 EMAC、USB 2.0 OTG、DDR2/NAND、5 個 SPI、2 個 UART、2 個 MMC/SD/SDIO、按鍵掃描– 8 種不同的啟動模式和可配置的省電模式 – 與 DM365 的引腳對引腳和軟件兼容– 提供擴展溫度 （-40oC– 85oC） – 3.3V 和 1.8V I/O、1.35V 內核– 采用 65nm 工藝技術的 338 引腳球柵陣列 ? 高性能數字媒體片上系統 （DMSoC）– 432MHz ARM926EJ-S 時鐘速率–4：2：2（8/16 位）接口 – 支持 1080p 30fps H.264 視頻處理 – 與 DM365 處理器引腳兼容– 與 ARM9? 完全軟件兼容– 為 432MHz 1 設備提供擴展溫度 ? ARM926EJ-S? 內核 – 支持 32 位和 16 位（拇指®模式）指令集 – DSP指令擴展和單周期 MAC – ARM®Jazelle® 技術 – 用于實時調試的嵌入式 ICE-RT 邏輯 ? ARM9內存架構 – 16K 字節指令緩存 – 8K 字節數據緩存 – 32K 字節 RAM– 16K 字節ROM– 小端 ? 雙視頻圖像協處理器（HDVICP、MJCP）引擎 – 支持一系列編碼和解碼操作 – H.264、MPEG4、MPEG2、MJPEG、JPEG、WMV9/VC1 ? 視頻處理子系統 – 前端提供： ? HWFaceDetect 引擎 ? 用于實時圖像處理的硬件 IPIPE – 調整引擎大小– 將圖像大小從 1/16x 調整為 8x – 獨立的水平/垂直控制 – 兩條同步輸出路徑 ? IPIPE 接口 （IPIPEIF） ? 圖像傳感器接口 （ISIF） 和 CMOS 成像儀接口 ? 16 位高達 120 MHz 的并行 AFE（模擬前端）接口 ? 與普通視頻解碼器的無縫接口 ? BT.601/BT.656/BT.1120 數字 YCbCr 4：2：2（8/16 位）接口 ? 直方圖模塊? 鏡頭畸變校正模塊 （LDC） – 后端提供： ? 硬件屏幕顯示 （OSD） ? 復合NTSC/PAL視頻編碼器輸出 ? 8/16 位 YCC 和高達 24 位 RGB888 數字輸出 ? 3DAC用于HDAnalog視頻輸出 ? LCD控制器 ? BT.601/BT.656 數字 YCbCr 4：2：2（8/16 位）接口 ? 模數轉換器 （ADC） ? 電源管理和實時時鐘子系統 （PRTCSS） – 實時時鐘 ? 16 位主機端口接口 （HPI） ? 10/100 Mb/s 以太網媒體訪問控制器 （EMAC）- 數字媒體 – 符合 IEEE 802.3 標準 – 支持媒體獨立接口 （MII） – 管理數據 I/O （MDIO） 模塊 ? 按鍵掃描 ? 語音編解碼器 ? 外部存儲器接口 （EMIF） – DDR2 和 mDDRSDRAM16 位寬 EMIF，具有 256 MB 地址空間 （1.8V I/O） – 異步16/8 位寬 EMIF （AEMIF） ? 閃存接口– NAND（8/16 位寬數據）– 16MBNORFlash、SRAM– OneNAND（16 位寬數據） ? 閃存卡接口 – Two多媒體卡 （MMC） / 安全數字 （SD/SDIO） – SmartMedia/xD ? 增強型直接內存訪問 （EDMA） 控制器（64 個獨立通道） ? USBPort 集成 2.0 高速 PHY，支持 – USB2.0 高速設備– USB2.0 高速主機（迷你主機，支持一個外部設備）– USBOnTheGo（HS-USB OTG） ? 4 個 64 位通用定時器（每個可配置為 2 個 32 位定時器） ? 1 個 64 位看門狗定時器 ? 2 個 UART（1 個帶 RTS 和 CTS 流量控制的快速 UART） ? 5 個串行端口接口 （SPI），每個接口帶有兩個芯片選擇 ? 一個主/從內部集成電路 （I2C） 總線? ? 一個多通道緩沖串行端口 （McBSP）– I2S– AC97 音頻編解碼器接口 – 通過軟件的 S/PDIF – 標準語音編解碼器接口 （AIC12） – SPI 協議（僅限主模式）– 與 T1/E1 成幀器的直接接口– 時分多路復用模式 （TDM）– 128 通道模式 ? 4 個脈寬調制器 （PWM） 輸出 ? 4 路 RTO（實時輸出）輸出 ? 多達 104 個通用 I/O （GPIO） 引腳（與其他器件功能多路復用） ? 啟動模式 – 片上 ARM ROM引導加載程序 （RBL） 從 NAND 閃存、MMC/SD、UART、USB、SPI、EMAC 或 HPI– AEMIF（NOR 和 OneNAND）啟動 ? 可配置的省電模式 ? 晶振或外部時鐘輸入（通常為 19.2 MHz、24 MHz、27 MHz 或 36 MHz） ? 靈活的 PLL 時鐘發生器 ? 調試接口支持 – IEEE-1149.1 （JTAG）? 邊界掃描兼容– ETB（嵌入式跟蹤緩沖區），帶 4K 字節跟蹤緩沖區存儲器– 設備修訂版 ID 可由 ARM 讀取 ? 338 引腳球柵陣列 （BGA） 封裝（ZCE 后綴）， 0.65mm 球間距 ? 65nm工藝技術 ? 3.3V 和 1.8V I/O、1.35V 內部 ? 社區資源

                    開發人員現在可以在數字視頻設計中以 30fps（編碼和閉環解碼）的速度提供高達 1080p H.264 的清晰多格式視頻，而無需擔心視頻格式支持、網絡帶寬受限、系統存儲容量有限或成本問題，而不必擔心使用德州儀器 （TI） 的新型 TMS320DM368 DaVinci? 視頻處理器。DM368 能夠實現 1080p 30fps H.264 的高清視頻處理，并且與 DM365 處理器完全引腳兼容，使用相同的 ARM926EJ-S 內核，運行頻率為 432 MHz。這款基于 ARM9 的 DM368 器件支持符合生產標準的 H.264BP/MP/HP、MPEG-4、MPEG-2、MJPEG 和 VC1/WMV9 編解碼器，使客戶能夠靈活地為其應用選擇合適的視頻編解碼器。這些編解碼器在獨立的協處理器（HDVICP 和 MJCP）上運行，從主 ARM 內核卸載所有壓縮需求。這使開發人員能夠從 ARM 獲得滿足其應用程序的最佳性能，包括他們的多通道、多流和多格式需求。視頻監控設計人員實現了更高的壓縮效率，以提供更多存儲空間，而不會使網絡帶寬緊張。媒體播放和攝像頭驅動應用（如可視門鈴、數字標牌、數字錄像機、便攜式媒體播放器等）的開發人員可以利用低功耗的優勢，并通過利用 DM368 上支持的全套編解碼器來確保互操作性以及產品可擴展性。除了多格式高清視頻外，DM368 還具有一套外設，可為開發人員節省系統成本和復雜性，從而實現與視頻應用所需的大多數附加外部設備的無縫接口。圖像傳感器接口足夠靈活，可以支持CCD、CMOS和各種其他接口，如BT.656、BT1120。DM368 還提供與高清顯示支持的高集成度，包括三個內置 10 位高清模擬視頻數模轉換器 （DAC）、DDR2/mDDR、以太網 MAC、USB 2.0、集成音頻、主機端口接口 （HPI）、模數轉換器和更多功能，為開發人員節省了整體系統成本，并節省了電路板上的空間，從而實現了更纖薄的 更時尚的設計。
