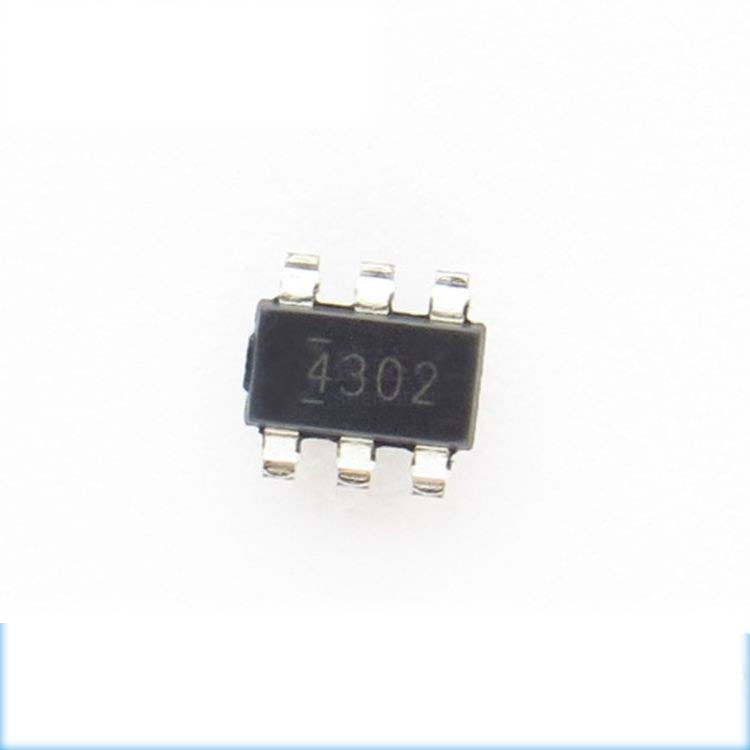

TPS54302DDCR特性：? 4.5V 至 28V 寬輸入電壓范圍 ? 集成 85mΩ 和 40mΩ MOSFET，可實現 3A 連續輸出電流 ? 2μA 低關斷電流、45μA 靜態電流 ? 內部 5ms 軟啟動 ? 固定 400kHz 開關頻率 ? 擴頻可降低 EMI ? 高級 Eco 模式?脈沖跳躍 ? 峰值電流模式控制 ? 內部環路補償 ? 兩個MOSFET的過流保護，具有打嗝模式保護 ? 過壓保護 ? 熱關斷 ? SOT-23 （6） 封裝

              TPS54302DDCR器件是一款 4.5V 至 28V 輸入電壓范圍的 3A 同步降壓轉換器。該器件包括兩個集成開關 FET、內部環路補償和 5ms 內部軟啟動，以減少組件數量。通過集成 MOSFET 并采用 SOT-23 封裝，TPS54302器件實現了高功率密度，并在 PCB 上提供了小尺寸。先進的節能模式實施可最大限度地提高輕負載效率并降低功率損耗。在TPS54302器件中，引入了擴頻操作以降低 EMI。兩個高側MOSFET的逐周期電流限制在過載條件下保護轉換器，并通過低側MOSFET續流電流限制得到增強，防止電流失控。如果過流情況持續的時間超過當前時間，則觸發打嗝模式保護。

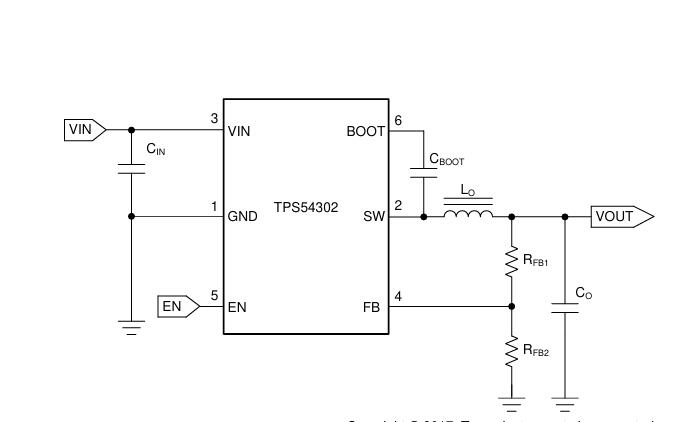

              TPS54302DDCR應用場景 ? 12V、24V 分布式電源總線電源 ? 工業應用 – 白色家電 ? 消費類應用 – 音頻 – 機頂盒、數字電視 – 打印機 3 VIN
