Toshiba TCR2EN 200mA 低壓差穩壓器

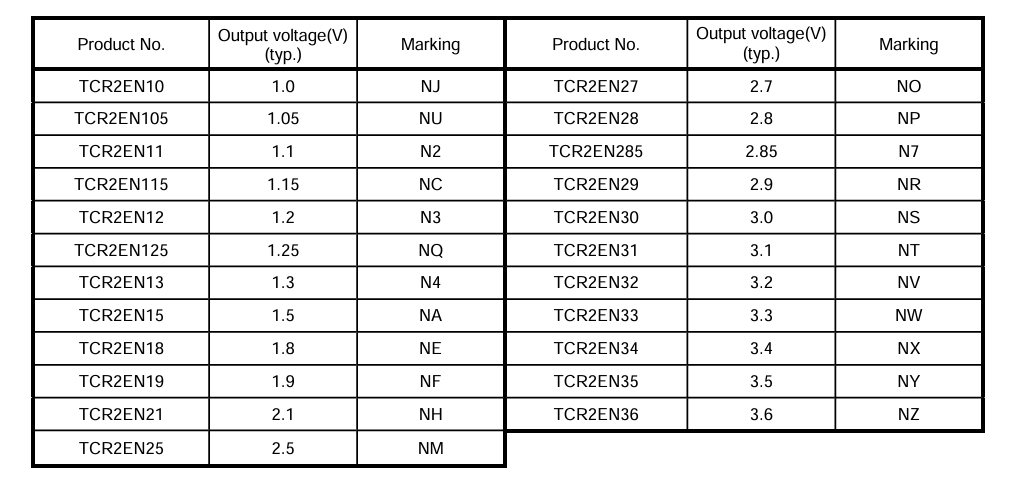

Toshiba TCR2EN 200mA 低壓差穩壓器是具有開/關控制輸入的CMOS通用單輸出穩壓器。TCR2EN 具有低壓差、低靜態偏置電流和快速負載瞬態響應。TCR2EN LDO 提供 1.0V 至 3.6V 之間的各種固定輸出電壓，可驅動高達 200mA 的電流。這些器件支持過流保護和自動放電功能。

東芝TCR2EN 200mA低壓差穩壓器具有160mV（2.5V輸出，I外= 150mA），輸出噪聲電壓低至35μV有效值（2.5V輸出），負載瞬態響應僅為⊿V外= ±55mV （I外= 1 毫安?150毫安，C外= 1.0μF）。

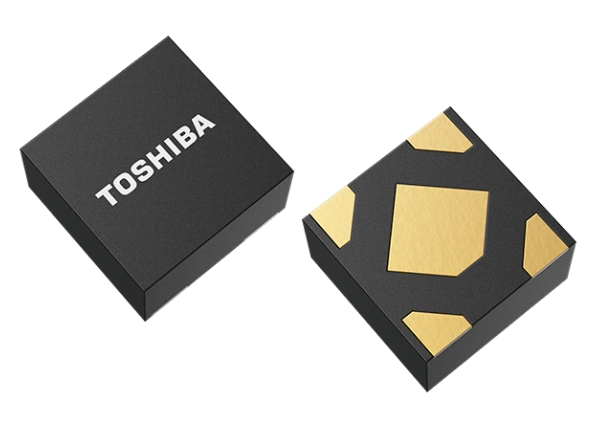

TCR2EN125采用超小型塑料模具 SDFN4/SDFN4E （0.8mm x 0.8mm x 0.38mm）封裝。TCR2EN 系列可與小型陶瓷輸入和輸出電容器協調使用，非常適合需要高密度電路板組裝的便攜式應用，例如手機。

特征

低壓差電壓
- V做= 160mV （典型值），2.5V 輸出，I外= 150毫安
- V做= 210mV （典型值），1.8V輸出，I外= 150毫安
- V做= 360mV （典型值）（1.2V）輸出，I外= 150毫安
- V做= 490mV （典型值），1.0V 輸出，I外= 150毫安
低輸出噪聲電壓
- V不= 35微伏有效值（典型值）在 2.5V 輸出時，I外= 10mA，10Hz < f < 100kHz
- V不= 30微伏有效值（典型值）在 1.8V 輸出時，I外= 10mA，10Hz < f < 100kHz
- V不= 23μV有效值（典型值）在 1.2V 輸出時，I外= 10mA，10Hz < f < 100kHz
- V不= 18μV有效值（典型值）在 1.0V 輸出時，I外= 10mA，10Hz < f < 100kHz
快速負載瞬態響應 （⊿V外= ±55mV （典型值）（I外= 1mA ? 150mA，C外=1.0μF）
