STM8S103F2/x3 接入線 8 位微控制器提供 8 KB 閃存程序存儲器，以及集成的真實數據 EEPROM。STM8S微控制器系列參考手冊（RM0016）將該系列中的器件稱為低密度器件。它們具有以下優點：性能、穩健性和降低系統成本。采用先進技術制造的先進內核和外設、16 MHz 時鐘頻率、魯棒的 I/O、具有獨立時鐘源的獨立看門狗以及時鐘安全系統確保了器件性能和穩健性。得益于集成了高達 300 k 寫入/擦除周期的真實數據 EEPROM，以及具有內部時鐘振蕩器、看門狗和欠壓復位的高系統集成度，系統成本得以降低。
核心
16 MHz高級STM8內核，采用哈佛架構和3級流水線
擴展指令集
記憶
程序存儲器：8 KB 閃存;10 kcycles后，在55 °C下可保留20年的數據
數據存儲器：640字節真數據EEPROM;續航能力 300 kcycles
內存：1 KB
時鐘、復位和電源管理
2.95 至 5.5 V 工作電壓
靈活的時鐘控制，4 個主時鐘源低功耗晶體諧振器振蕩器 外部時鐘輸入內部，用戶可調 16 MHz RC內部低功耗 128 kHz RC
帶時鐘監控器的時鐘安全系統
電源管理：低功耗模式（等待、主動停止、停止）單獨關閉外設時鐘
永久活動、低功耗上電和掉電復位
中斷管理
具有 32 個中斷的嵌套中斷控制器
6 個向量上多達 27 個外部中斷
定時器
高級控制定時器：16 位、4 個 CAPCOM 通道、3 個互補輸出、死區時間插入和靈活同步
16 位通用定時器，具有 3 個 CAPCOM 通道（IC、OC 或 PWM）
帶 8 位預分頻器的 8 位基本定時器
自動喚醒定時器
窗口看門狗和獨立看門狗定時器
通信接口
帶時鐘輸出的UART，用于同步操作，智能卡，IrDA，LIN主模式
高達 8 Mbit/s 的 SPI 接口
高達 400 kbit/s 的 I2C 接口
模數轉換器 （ADC）
10位、±1 LSB ADC，具有多達5個多路復用通道、掃描模式和模擬看門狗
I/O 接口

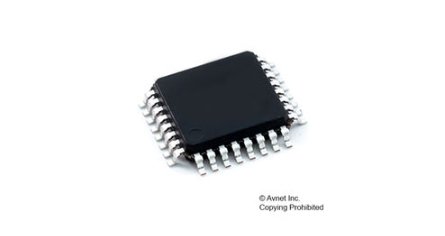

多達 28 個 I/O，采用 32 引腳封裝，包括 21 個高灌電流輸出
高度穩健的 I/O 設計，抗電流注入
唯一 ID
每個設備的 96 位唯一密鑰
